在當今快速迭代的電子產品開發領域，印刷電路板（PCB）的設計與制造銜接至關重要。作為連接設計與生產的核心橋梁，CAM（計算機輔助制造）軟件及相應的輔助設備構成了現代PCB制造工藝的數字化基石。其中，CAM350作為業界廣泛應用的專業軟件，配合一系列精密輔助設備，共同確保了從設計文件到合格成品的精準、高效轉化。

一、CAM350：PCB制造的“智能審查官”與“工藝規劃師”

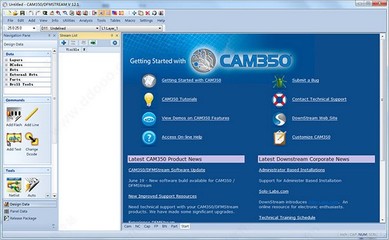

CAM350并非簡單的圖形查看器，而是一個功能強大的前端工程處理（Front-End Engineering）工具。它主要承擔以下核心任務：

1. 設計驗證與優化：在投產前，CAM350能對設計師提交的Gerber文件、鉆孔數據等進行全面檢查。這包括檢測線寬線距是否符合制造能力、是否存在短路/斷路風險、焊盤與鉆孔是否對準（焊環分析）、阻焊層是否覆蓋完全等。其強大的DFM（可制造性設計）分析功能，能提前發現并修正設計瑕疵，避免昂貴的試錯成本。

1. 工藝資料生成與編輯：軟件能夠根據制造需求，對圖形進行精確處理，如拼版（Panelization）、添加工藝邊、銑削路徑、電鍍線、光繪測試點等。工程師可以在CAM350中靈活調整各層數據的組合與補償，生成光繪（Photoplotter）所需的標準格式文件，并輸出數控鉆孔（NC Drill）、銑床（Routing）等設備驅動的精準指令。

1. 數據轉換與集成：它支持多種EDA軟件（如Altium Designer, Cadence, PADS等）輸出格式的導入，并能轉換為不同設備所需的特定格式，確保了數據流在整個制造鏈條中的無縫傳遞。

二、關鍵輔助設備：將數據轉化為實體的精密“執行者”

CAM350處理好的數字指令，需要依賴一系列高精度輔助設備來物理實現。這些設備與軟件緊密協同，構成了完整的CAM系統：

1. 激光光繪機（Laser Photoplotter）：負責將CAM350生成的圖形數據，通過激光掃描的方式精確曝光到感光菲林上，制作出用于圖形轉移的底片。其精度直接決定了線路圖像的清晰度與對準度。

1. 數控鉆孔機（NC Drilling Machine）：讀取CAM350輸出的鉆孔文件（含坐標、孔徑、鉆速），在覆銅板上鉆出用于插裝元件和實現層間互通的孔。現代高速鉆孔機可實現微米級的定位精度和極高的效率。

1. 自動光學檢測設備（AOI - Automatic Optical Inspection）：在制造過程中（如蝕刻后、阻焊后），對PCB進行掃描，與CAM350中的原始設計數據進行比對，快速檢測出開路、短路、缺口、毛刺等缺陷，是保障品質的關鍵環節。

1. 飛針測試機與針床測試機（Flying Probe & Bed of Nails Tester）：用于PCB的電性能測試。測試程序往往基于CAM350中的網絡表（Netlist）數據生成，驗證所有電氣連接的正確性。

1. 激光直接成像設備（LDI - Laser Direct Imaging）：這是一種更先進的圖形轉移技術，它跳過菲林制版步驟，直接利用CAM數據控制激光在涂有感光材料的板面上成像，極大地提高了精度、縮短了流程，尤其適用于高密度互連（HDI）板制造。

三、軟件與設備的協同工作流

一個典型的工作流程如下：設計文件（Gerber等）導入CAM350 → 進行DFM/DFA分析并修正 → 工藝處理（拼版、加工具孔等）→ 輸出光繪數據至激光光繪機生產菲林（或輸出至LDI直接成像）→ 輸出鉆孔數據至數控鉆孔機 → 制造過程中，利用AOI設備將掃描圖像與CAM350原始數據比對檢測 → 最終測試階段，利用從CAM350導出的網絡數據驅動測試設備進行電性能驗證。

###

CAM350軟件與其配套的輔助設備群，共同構建了一個從“設計數據”到“物理PCB”的數字化、自動化、高可靠性的制造橋梁。隨著工業4.0和智能制造的推進，CAM軟件的功能正朝著更智能化、集成化的方向發展（如與MES系統集成），而輔助設備也在不斷追求更高的速度、精度與靈活性。二者的深度融合與持續創新，是提升PCB制造業核心競爭力、應對日益復雜的設計挑戰和縮短產品上市周期的關鍵所在。
